NVLink-C2C 技术详解：构建 AI Superchip 的关键互连技术

随着 AI 与高性能计算（HPC）的迅速发展，计算系统的瓶颈逐渐从算力转移到数据移动（Data Movement）。GPU 的计算能力在过去十年中增长了数十倍，但 CPU 与 GPU 之间的数据交换仍主要依赖 PCIe，总线带宽与延迟逐渐成为系统性能的限制因素。

为了解决这一问题，NVIDIA 提出了 NVLink-C2C（Chip-to-Chip）互连技术，用于在 CPU 与 GPU、CPU 与 CPU、以及多芯片系统中实现高带宽、低延迟的一致性互连。该技术已经成为 NVIDIA Grace Hopper、Grace Blackwell 等 AI Superchip 架构的核心基础设施。

本文将系统介绍 NVLink-C2C 的技术背景、体系结构、核心参数以及在 GB300 等最新架构中的应用。文中关键数据均引用自 NVIDIA 官网页面、官方技术博客与官方发布材料。

1. 背景与技术演进

本节从传统 CPU 与 GPU 互连的带宽瓶颈出发，回顾 NVLink 技术从 GPU 间互连到芯片级互连的演进历程。

1.1 AI 时代的互连瓶颈

在传统服务器架构中，CPU 与 GPU 的连接通常依赖于 PCIe 总线，这种架构在面对大规模 AI 负载时逐渐显露出局限性。

// 传统 CPU 与 GPU 通过 PCIe 互连示意图
CPU <--- PCIe ---> GPU

PCIe 的特点是：

总线属性：通用 I/O 总线。
扩展目标：面向设备扩展。
时延特征：延迟较高。
带宽特征：带宽有限。

即使在 PCIe Gen5 x16 配置下，CPU 与 GPU 互连带宽仍显著低于现代 GPU 的本地内存带宽与计算吞吐能力。NVIDIA 官方技术博客也将 NVLink-C2C 的 900 GB/s（双向）描述为相对 x16 PCIe Gen5 的约 7 倍带宽 [2]。这意味着在许多 AI/HPC 负载中，CPU 与 GPU 互连会成为系统瓶颈。为了突破这一限制，NVIDIA 逐步发展出 NVLink 互连技术。

1.2 NVLink 技术演进

NVLink 是 NVIDIA 为 GPU 设计的高带宽互连技术，旨在解决传统互连方式的带宽限制问题。其演进大致经历了三个阶段：

技术	作用	说明
NVLink	GPU ↔ GPU 互连	用于 GPU 间的高速互连，支持显存池化
NVSwitch	GPU 集群互连	构建大规模 GPU 网络（如 NVL72），实现全互连
NVLink-C2C	Chip-to-Chip 互连	封装级互连，连接异构芯片（CPU 与 GPU、GPU 与 ASIC）

NVLink 最初用于 GPU ↔ GPU，例如：

// NVLink 早期的 GPU 互连示意图
GPU --- NVLink --- GPU

随后 NVIDIA 推出了 NVSwitch，用于构建大规模 GPU 网络。而 NVLink-C2C 则进一步将 NVLink 技术扩展到芯片级互连（die-to-die interconnect），即在单一封装内或近封装距离下连接不同的处理器裸片（如 CPU die 与 GPU die），实现比传统板级互连更高的带宽与更低延迟。

2. NVLink-C2C 技术详解

本节从技术概述、核心指标、架构协议与统一内存四个方面，深入解析 NVLink-C2C 的设计与实现。

2.1 技术概述

NVLink-C2C（Chip-to-Chip）是一种封装级高速互连技术，用于连接同一系统中的多个处理器芯片，例如 CPU 与 GPU、CPU 与 CPU 或 GPU 与 ASIC。它的核心目标是在多个处理器之间实现高带宽、低延迟和内存一致性。

与传统 PCIe 不同，NVLink-C2C 是计算互连（compute interconnect）。根据 NVIDIA 官方技术博客，NVLink-C2C 在 Grace Hopper 中提供 900 GB/s（双向）带宽，约为 x16 PCIe Gen5 的 7 倍带宽 [2]。

2.2 核心技术指标

根据 NVIDIA 官方技术博客、官网技术页面与官方发布材料，NVLink-C2C 的关键指标如下：

指标	参数	说明
双向带宽	900 GB/s	官方技术博客披露 GH200 中为 900 GB/s（450 GB/s/方向）[2]
能效（链路）	1.3 pJ/bit	官方技术博客披露 NVLink-C2C 链路能耗指标 [2]
能效/面积效率（最新官网口径）	6x / 3.5x	相比 NVIDIA 芯片上的 PCIe Gen6 PHY [1]
能效/面积效率（2022 发布口径）	25x / 90x	相比 NVIDIA 芯片上的 PCIe Gen5（来自官方发布材料）[5]
物理层	40 Gbps/pin	官方发布材料披露单端信号速率 [5]
协议支持	AMBA CHI / CXL	官方产品页明确支持 Arm AMBA CHI 或 CXL [1]
封装与集成形态	PCB / MCM / Interposer / Wafer-level	官方页面明确支持多种集成方式 [1, 5]

2.3 核心架构与协议

NVLink-C2C 的核心思想是通过高速 SerDes 实现 die-to-die coherent interconnect。它不仅仅是物理层连接，更包含了完整的缓存一致性协议栈。

2.3.1 物理互连架构

典型系统架构如下（以 Grace Hopper 为例）：

// NVLink-C2C 连接 Grace CPU 与 Hopper GPU 的架构示意图
             NVLink-C2C (900 GB/s)
      ┌─────────────────────────────┐
      │                             │
      ▼                             ▼

+-------------+               +-------------+
|  Grace CPU  |===============|  Hopper GPU |
| (72 Cores)  |               |  (H100/H200)|
|             |               |             |
|   LPDDR5X   |               |    HBM3     |
|   Memory    |               |   Memory    |
+-------------+               +-------------+

        Unified Memory Address Space

该架构具有几个关键特性：

高带宽：900 GB/s 的带宽消除了 CPU 和 GPU 之间的数据传输瓶颈。
低延迟：芯片级互连大幅降低了通信延迟。
硬件一致性：支持硬件级 Cache Coherency。
统一地址空间：允许 CPU 和 GPU 直接访问对方内存。

2.3.2 协议层：AMBA CHI 与 CXL

NVLink-C2C 支持 Arm 的 AMBA CHI (Coherent Hub Interface) 协议，并支持 CXL 互操作能力 [1, 5]。这意味着：

Grace CPU（基于 Arm Neoverse V2）可以直接通过 NVLink-C2C 与 GPU 进行缓存一致性通信。
GPU 可以直接读取 CPU 的 L3 Cache 或 LPDDR5X 内存，而无需经过传统的 PCIe Root Complex。

此外，官方发布材料还强调 NVLink-C2C 面向低延迟、高带宽与高能效场景进行了专门优化 [5]。

2.4 统一内存架构

NVLink-C2C 的一个关键能力是内存一致性（Memory Coherency），即 CPU 与 GPU 共享统一地址空间。

// 统一地址空间架构示意图
          Unified Address Space

          ┌───────────────────┐
          │   System Memory   │
          └───────────────────┘
                 ▲
                 │
     ┌───────────┴───────────┐
     │                       │

+-------------+       +-------------+
|  Grace CPU  |       |  Hopper GPU |
|   LPDDR5X   |       |    HBM3     |
|   Memory    |       |   Memory    |
+-------------+       +-------------+
        │                   │
        └──── NVLink-C2C ───┘

在该架构中，CPU 内存、GPU HBM 和系统页表都处于统一地址空间。这意味着：

零拷贝 (Zero-Copy)：GPU 可以直接访问 CPU 内存，不需要显式数据复制（如 cudaMemcpy）。
原子操作 (Atomics)：支持系统级原子操作，GPU kernel 可以直接更新 CPU 数据，CPU 也可以直接更新 GPU 数据。
大内存支持：GPU 可以利用 CPU 的大容量 LPDDR5X 内存（Grace Hopper 单 Superchip 最高 512 GB LPDDR5X）来存放超大模型参数或 KV Cache，突破 HBM 容量限制 [2]。

3. NVLink-C2C 在 AI Superchip 中的应用

NVLink-C2C 是 NVIDIA 构建 “Superchip” 的基石，已在 Grace Hopper、GB200、GB300 等产品中落地 [1, 3, 4]。

3.1 Grace Hopper Superchip (GH200)

GH200 将一颗 Grace CPU 和一颗 Hopper GPU 封装在一起 [2]。不同产品 SKU 与系统配置下的 LPDDR5X 容量存在差异，需结合具体平台规格解读 [2, 6]。

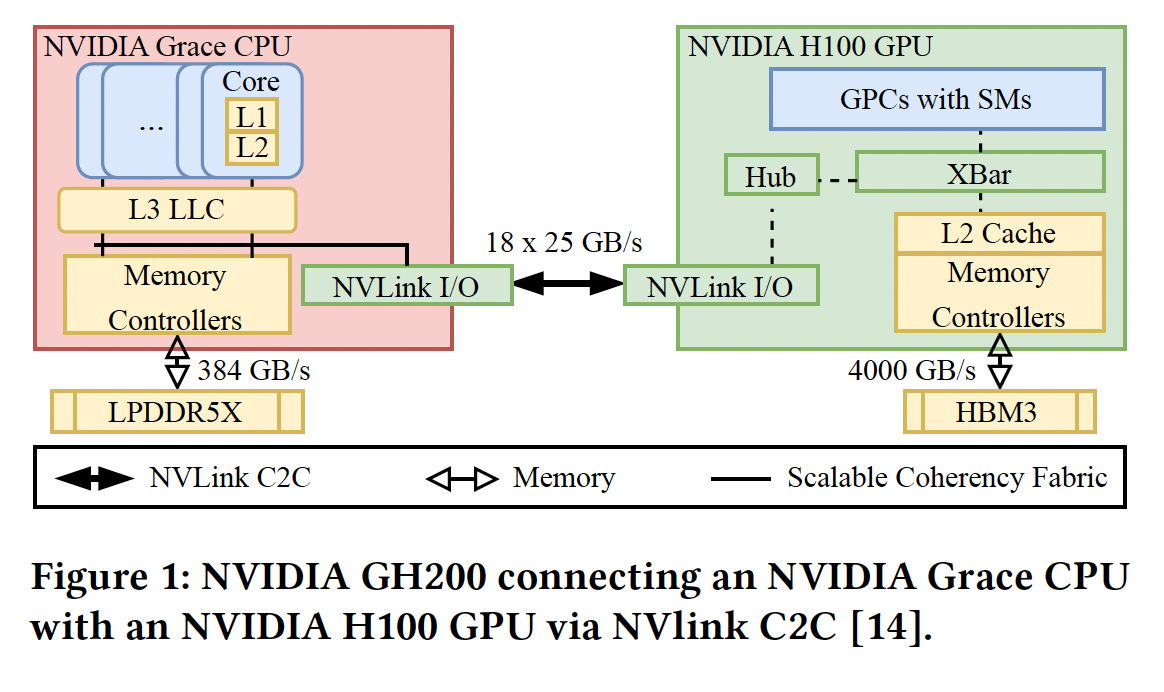

gb200 architecture

互连带宽：900 GB/s（双向，450 GB/s/方向）[2]。
内存容量：96 GB HBM3 + 最多 512 GB LPDDR5X，单 Superchip 可寻址内存最多 608 GB [2]。
应用场景：推荐系统、大模型推理、图计算。

3.2 Grace Blackwell Superchip (GB200/GB300)

在最新的 Blackwell 架构中，NVLink-C2C 的应用进一步扩大。以 GB300 NVL72 为例，其基础构建模块为 GB300 NVL4 Node，包含 2 颗 Grace CPU 与 4 颗 Blackwell Ultra GPU。官方给出的整机规格为 72 颗 Blackwell Ultra GPU 与 36 颗 Grace CPU；在 NVL72 域内提供 130 TB/s 的 NVLink 带宽 [3]。Blackwell 官方技术页也明确指出 Grace CPU 与 Blackwell GPU 之间存在 900 GB/s 的高速链路 [4]。

GB300 NVL4 Node 的拓扑示意如下：

graph LR
    subgraph "GB300 NVL4 Node"
        subgraph "Grace CPU 0"
            CPU0[Grace CPU 0]
            GPU0[Blackwell GPU 0]
            GPU1[Blackwell GPU 1]
        end

        subgraph "Grace CPU 1"
            CPU1[Grace CPU 1]
            GPU2[Blackwell GPU 2]
            GPU3[Blackwell GPU 3]
        end
    end

    %% CPU 与 GPU Links (NVLink-C2C)
    CPU0 <== "NVLink-C2C (450 GB/s)" ==> GPU0
    CPU0 <== "NVLink-C2C (450 GB/s)" ==> GPU1
    CPU1 <== "NVLink-C2C (450 GB/s)" ==> GPU2
    CPU1 <== "NVLink-C2C (450 GB/s)" ==> GPU3

    %% CPU 与 CPU Link (NVLink-C2C)
    CPU0 <== "NVLink-C2C (900 GB/s)" ==> CPU1

    %% Styling
    classDef green fill:#006400,stroke:#222,stroke-width:2px,color:#ffffff;
    class CPU0,CPU1 green;

拓扑结构：以 GB300 NVL4 为基本单元，两颗 Grace CPU 通过 NVLink-C2C 互连，每颗 CPU 分别连接两颗 Blackwell GPU [3, 4]。
链路能力：
- CPU 与 GPU：单条链路提供 450 GB/s（双向），每颗 CPU 总计 900 GB/s [4]。
- CPU 与 CPU：两颗 Grace CPU 之间提供 900 GB/s（双向）的一致性互连。
整机规模：在 NVL72 规模下，官方 NVLink 域带宽为 130 TB/s [3]。
实测数据：通过 nvbandwidth 测试，单卡 H2D 带宽实测约 210 GB/s，达到理论极限 225 GB/s 的 93%，远超 PCIe Gen5 x16 的 56 GB/s。详细测试报告参见 GB300 架构解析与性能测试。

3.3 Quad GH200 实测补充（Alps）

来自 ETH Zurich 与 CSCS 的 GH200 实测研究进一步补充了工程侧细节：研究对象为 Quad GH200 节点（4 个 GH200 全互连），强调该类紧耦合异构系统中的“数据放置”是性能关键变量 [6]。

链路实现：论文给出 NVLink-C2C 的实现口径为每数据信号 40 Gbps，GH200 中 CPU 与 GPU 各集成 10 条链路，合计 450 GB/s/方向 [6]。
节点配置：该研究平台的每个 GH200 配置为 96 GB HBM3 + 128 GB LPDDR5（论文注明早期阶段可用 LPDDR5 容量为 120 GB）[6]。
性能结论：当访问路径跨越 C2C 与 NVLink 多级互连时，实际吞吐通常显著低于局部访问上限；本地性与内存放置策略会直接影响带宽与延迟表现 [6]。
应用启示：在 LLM 推理与集合通信场景中，“同 Superchip 本地性”常比“仅区分 DDR/HBM 类型”更关键，需优先规划数据布局 [6]。

4. AI 系统价值与生态

NVLink-C2C 对 AI 基础设施的意义主要体现在超大模型支持、编程模型简化与开放生态三个方面。

4.1 超大模型支持与 KV Cache 卸载

传统 GPU 内存有限（如 H100 80 GB），但 LLM 推理（尤其是长 Context）需要巨大的显存。通过 NVLink-C2C，GPU 可以直接访问 CPU 的 LPDDR5X 内存；官方将这一能力称为 Extended GPU Memory，并强调可用于显存超分配场景 [2]。

KV Cache Offloading：将不常用的 KV Cache 存放在 CPU 内存中，GPU 需要时可通过 NVLink-C2C 高带宽链路快速读取 [2, 4]。
参数卸载：在训练或推理超大模型时，可以将部分参数层卸载到 CPU 内存。

4.2 减少数据复制与编程简化

传统架构中，从 CPU 内存到 GPU 内存的数据传输需要使用 cudaMemcpy，且带宽受限于 PCIe。而 NVLink-C2C 允许：

隐式数据移动：在 ATS 与硬件一致性支持下，CPU 与 GPU 可共享地址翻译与一致性语义，减少显式迁移负担 [2]。
细粒度访问：GPU 可以高效地访问 CPU 内存中的零散数据结构（如 Graph 节点），而无需打包传输。

同时，来自 Quad GH200 的实测结果也表明：虽然统一地址空间显著降低了编程复杂度，但性能仍然强依赖数据局部性与页放置策略；“可访问”并不等同于“高性能访问” [6]。

4.3 开放生态：NVLink Fusion

NVIDIA 正在通过 NVLink Fusion 计划开放 NVLink-C2C 技术，官方产品页明确说明该能力可用于半定制系统设计 [1]。

Chiplet 集成：支持将 NVIDIA 处理器与定制硅片进行高带宽一致性互连 [1, 5]。
混合计算：客户可以将自己的专用加速器与 NVIDIA 的 GPU 或 CPU 通过 NVLink-C2C 封装在一起，构建定制化的 AI Superchip。

5. 技术对比

本节从两个维度对 NVLink-C2C 进行横向比较：一是与 PCIe、CXL 等通用互连的差异，二是与同属 NVLink 体系的 GPU 间互连的区别。

5.1 与 PCIe / CXL 的对比

NVLink-C2C 常被拿来与 PCIe 和 CXL 比较，它们在设计目标和性能指标上有着显著差异。

特性	PCIe Gen5 x16	CXL	NVLink-C2C
主要用途	通用设备互连（NIC、SSD 等）	内存扩展与一致性互连	高性能 CPU 与 GPU / Chiplet 互连
带宽口径（官方已披露）	常见为 x16 形态	行业标准一致性互连协议	GH200 中 900 GB/s（双向）[2]
能效/面积效率口径	基准	基准	相比 PCIe Gen6 PHY：6x / 3.5x [1]；2022 发布口径相对 PCIe Gen5：25x / 90x [5]
一致性与原子操作	需额外机制	支持一致性语义	官方明确支持硬件一致性与原子操作 [2]
互操作协议	PCIe 协议族	CXL 协议族	支持 AMBA CHI 或 CXL [1]
物理集成形态	板级为主	板级/机架级扩展	支持 PCB、MCM、硅中介层、晶圆级连接 [1]

NVLink-C2C 的优势在于高带宽、低延迟与高能效，适合封装内或近封装互连；PCIe/CXL 更适合板级与系统级扩展。三者并非互斥，而是分层协同 [1, 2, 5]。

5.2 NVLink 与 NVLink-C2C 对比

NVLink 与 NVLink-C2C 同属 NVIDIA 高速互连体系，但二者服务的系统层级不同：NVLink 主要解决 GPU 与 GPU 规模化互连，NVLink-C2C 主要解决封装内或近封装的 CPU 与 GPU / Chiplet 一致性互连。

维度	NVLink	NVLink-C2C
典型连接对象	GPU ↔ GPU（含 NVSwitch 规模化互连）[4, 7]	CPU 与 GPU、CPU 与 CPU、GPU 与 ASIC [1, 2]
系统层级	板级/机架内 scale-up 主干 [4, 7]	封装级或近封装 chip-to-chip 互连 [1, 5]
核心目标	提升多 GPU 间带宽与集体通信效率 [4, 7]	提供高带宽、低延迟、缓存一致性访问 [1, 2]
一致性语义	以 GPU 互连与内存访问扩展为主 [2, 7]	明确强调硬件一致性、原子操作与 ATS 协同 [2, 6]
带宽口径示例	Hopper NVLink 4.0 体系常见 900 GB/s（GPU 侧总口径）[2, 7]	GH200 CPU 与 GPU 互连 900 GB/s（双向）[2, 6]
工程关注点	拓扑扩展、NVSwitch 域内通信与并行效率 [4, 7]	数据放置、本地性、跨 C2C 访问路径代价 [6]

从架构演进看，NVLink 历代版本持续提升每代 GPU 的互连总带宽；而 NVLink-C2C 将“带宽 + 一致性”下沉到 Superchip 内部，二者在 AI 基础设施中通常协同出现：前者负责 GPU 域扩展，后者负责异构芯片紧耦合 [2, 4, 7]。

6. 总结

NVLink-C2C 是 NVIDIA 为 AI 时代设计的一种芯片级高速互连技术，深刻改变了异构计算系统的设计范式。

其核心价值在于：

打破内存墙：通过 900 GB/s 的带宽和统一内存架构，消除了 CPU 和 GPU 之间的物理隔阂。
赋能 Superchip：使得 Grace Hopper/Blackwell 这样的超级芯片成为可能，重新定义了数据中心的计算单元。
推动 Chiplet 生态：提供了高性能的 Die-to-Die 互连标准，为未来的定制化硅片集成铺平了道路。

在未来 AI 基础设施中，类似 NVLink-C2C 的 chip-to-chip coherent interconnect 将成为连接算力与数据的核心血管。
