GPU 利用率是一个误导性指标

原文: https://www.trainy.ai/blog/gpu-utilization-misleading

机器学习团队最常用于评估 GPU 使用情况的指标是 GPU 利用率，通常通过在终端运行 nvidia-smi 命令获取。许多集成可观测性工具也将 GPU 利用率作为其主要性能监测指标。令人惊讶的是，我们发现这并非总是衡量 GPU 性能的最佳指标。事实上，仅通过内存读写操作（不进行任何计算）就能获得 100% 的 GPU 利用率！本文旨在揭示这一发现的过程，并分享我们在此过程中获得的其他洞见。

在 Trainy，我们专注于 GPU 集群管理基础设施的研发，因此长期深耕该领域。去年我们与某基础模型公司合作，致力于扩展其大语言模型（LLM）训练规模并提升效率。我们遵循了几乎所有 PyTorch 性能调优指南都会提及的基础步骤，具体包括：

• 通过调整数据加载器默认参数（num_workers、batch_size、pin_memory、prefetch_factor 等）使 GPU 达到饱和状态；
• 使用混合精度训练（fp16, bf16）以最大化张量核心利用率；
• 使用 apex/deepspeed 提供的融合优化器（如 FusedAdam、FusedAdamW 等）；
• 使用专为训练设计的实例/网络架构（H100SXM、A100SXM）。同时尽可能使用更新代的实例：H100 > A100 > V100。

这些简单调整使我们实现了 100% GPU 利用率和显著提升的功耗，这很棒！为了验证是否还有优化空间，我们计算了训练任务的 MFU 指标。

简要回顾：如 Google 的 PaLM 论文 所述，MFUs（模型浮点运算利用率）是理解 GPU 性能的最佳指标之一。其定义为“观察到的吞吐量（每秒处理 token 数）与系统在峰值 FLOPs 状态下理论最大吞吐量的比值”。简而言之，它反映了当前工作负载的每秒浮点运算量占 GPU 理论最大能力的百分比。该指标的主要局限在于，相较于 GPU 利用率等指标，其数值依赖于具体参数和框架实现。

令人遗憾的是，该模型训练仅达到约 20% 的 MFU（模型浮点利用率）。作为参考，目前大多数 LLM 训练的 MFU 水平在 35%-45% 之间 。这就引出了核心问题：在 GPU 利用率显示 100% 的情况下，为何我们仅使用了 GPU 理论最大计算能力的 20%？

要解答这个问题，我们需要更深入地理解 GPU 利用率指标的实际监测对象。

GPU 利用率的本质是什么？

在 Nvidia 官方文档 中，GPU 利用率被模糊地定义为“当前利用率指标同时反映 GPU 计算资源和内存接口的使用率”，这种表述具有显著的语义不确定性。

（令人意外的是）Datadog 的 NVML 文档 提供了更明确的定义：“过去采样周期内，GPU 执行一个或多个内核运算的时间占比”。要理解这个指标的误导性，我们需要简要回顾 GPU 的工作原理。

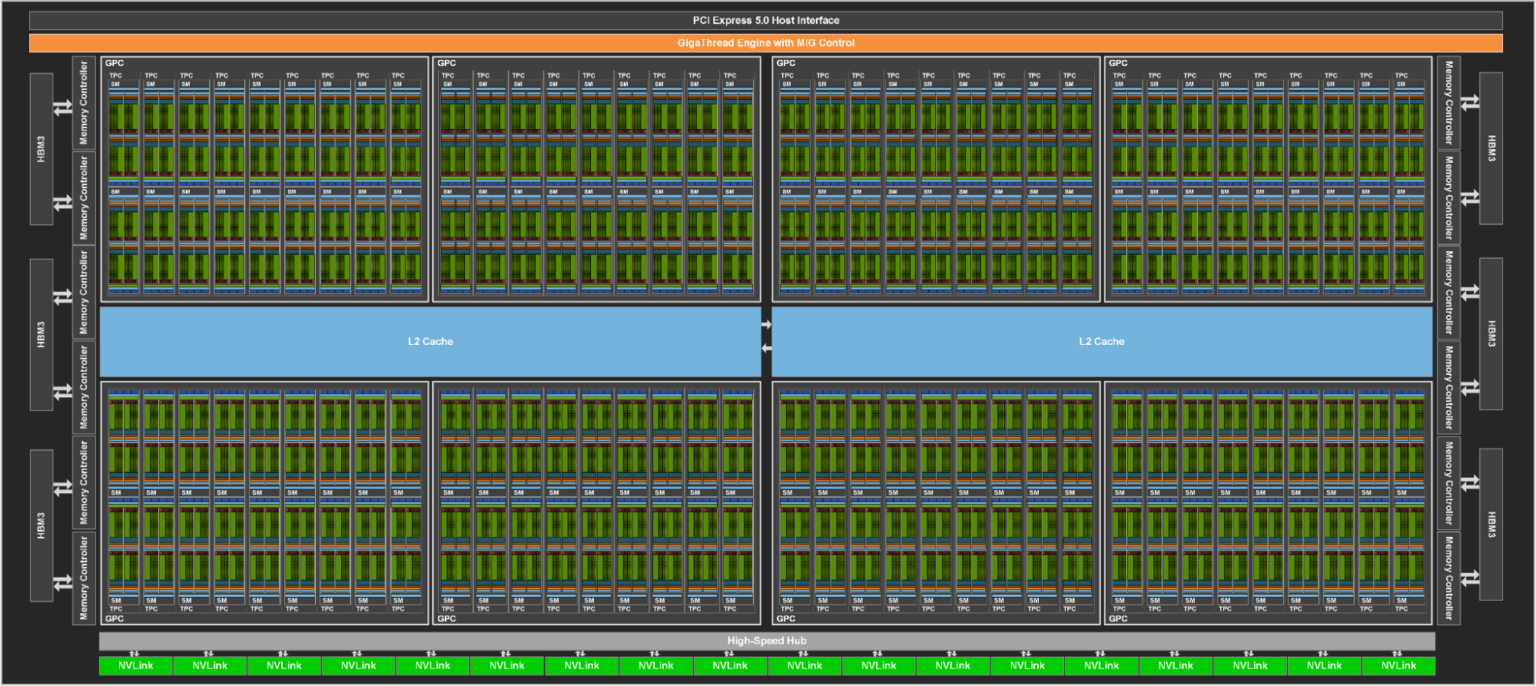

GPU 具有核心和多处理管理器 。在英伟达 GPU 中这些多处理管理器被称为流式多处理器（SM），而 AMD 硬件上则称为计算单元（CU）。下图展示了包含 144 个流式多处理器（SM）的 GH100 GPU 架构示意图。

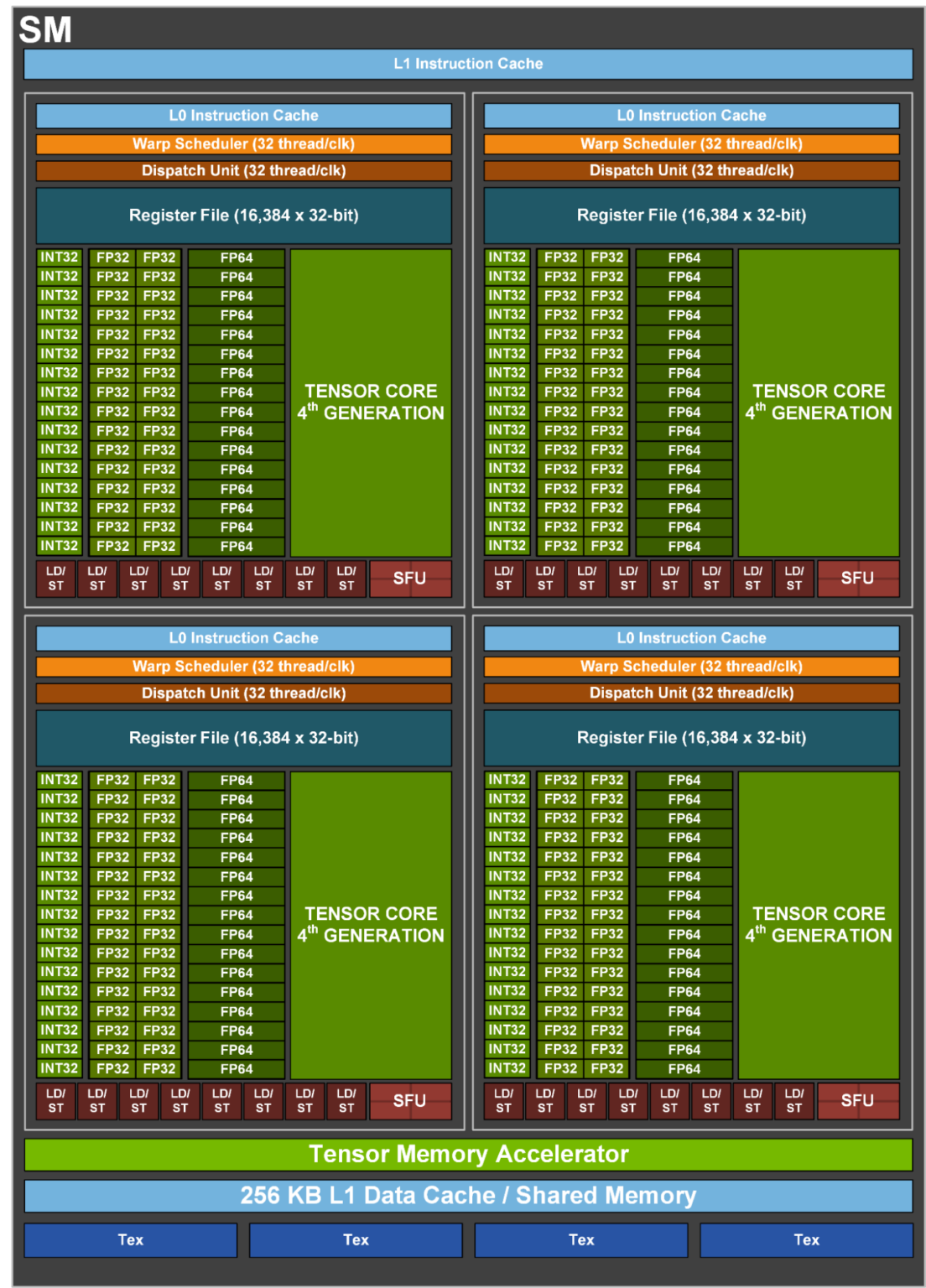

这些多处理管理器可视为一组工人（即核心）的工头。当启动 CUDA 内核时，工作会通过一个或多个流式多处理器（SM）在 CUDA 核心上执行。如下图所示，GH100 芯片中的单个流式多处理器（SM）包含大量 CUDA 核心。

这意味着 GPU 利用率这个指标仅测量内核在给定时间内是否正在执行。 它无法反映内核是否使用了所有可用核心，或是否将工作负载并行化至 GPU 的最大处理能力。在最极端的情况下，仅通过内存读写操作（执行 0 次浮点运算）即可获得 100% 的 GPU 利用率。

现在我们需要澄清的是：这种情况仅对缺乏系统背景知识的人群（如许多机器学习工程师）具有误导性。正如 此处 所述，在 “USE 方法论” 框架下，GPU 利用率的定义确实具有特定意义。

但回到当前问题，这个定义确实解释了我们在 GPU 利用率与 MFU 之间观察到的差距！显然还有潜在性能未被充分挖掘，我们只需找到它。

深入挖掘

下一步寻找更多性能提升的方向自然是分析模型的训练循环。我们使用 PyTorch 分析器仔细查看了训练循环以获取更深入的理解。

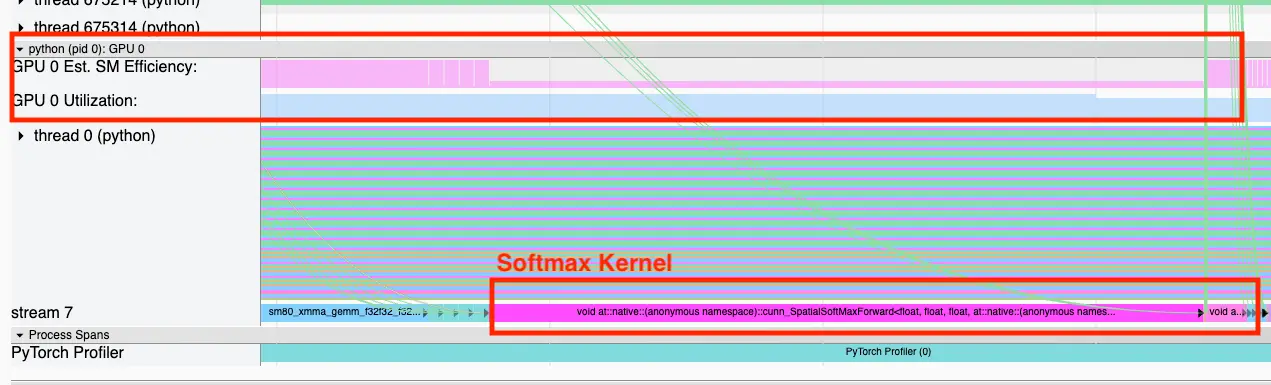

如下图所示，Softmax 内核显示出高 GPU 利用率，但名为流多处理器效率的指标却较低。这立即引起了我们的警觉，因为原生 softmax 是大型语言模型中众所周知的瓶颈，为此业界开发了诸如 FlashAttention 的 内核融合技术 来解决其内存受限的特性。基于这些信息，流多处理器效率指标可能正揭示着我们模型执行过程中的低效环节。

但流多处理器效率究竟代表什么？

流多处理器效率（亦称 SM 活动度）是英伟达 GPU 上的一个度量指标，用于描述特定时间间隔内活跃流多处理器（SM）的百分比。如前所述，流多处理器可视为 CUDA 核心集群的调度中枢。以 英伟达 H100 GPU 为例，其拥有 132 个流多处理器，每个 SM 包含大量 CUDA 核心。通过测量流多处理器效率，我们可以判断 CUDA 内核是否有效利用了流多处理器资源。若某个 CUDA 内核持续运行 10 秒但仅使用 1 个流多处理器，在 H100 上该操作会显示 100% 利用率，但流多处理器效率仅为 1/132=0.7%。

非常棒，这正是我们需要的解决方案！通过逐层监测流多处理器效率，我们可以明确优化过程中最容易实现的性能增益点。

进行优化

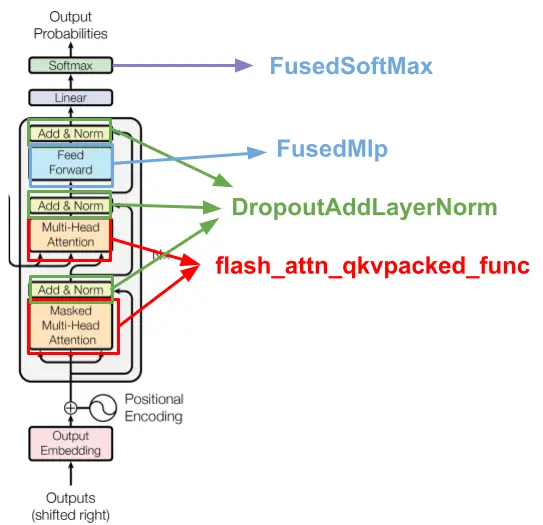

既然我们可以轻松识别哪些内核在 GPU 上未充分运行，就可以着手优化这些层。由于这是一个 Transformer 堆栈，主要优化收益将来自对 Transformer 块定义中的层进行融合。下图总结了我们的优化内容。

所谓融合，是指我们不使用 PyTorch 原生定义的层集合，而是将其替换为用 CUDA 或 Triton 实现的 GPU 内核——该内核将所有层合并为一个。这种加速源于：对于某些层（如 Softmax ），相比执行数学运算的时间，减少内核读写 GPU 内存的时间更为关键。Flash Attention 就是这种融合内核的典型示例。其他需要融合的内核包括 MLP 和 dropout layer norm residual add 操作。

这些内核是我们自己编写的吗？并非如此。其中大部分已通过 Flash Attention 等库实现为 nn.Modules 层，因此您无需担心从零开始使用内核实现 torch.autograd.function。此外，这些实现通常已进行硬件级优化，不仅运行速度更快，还能减少内存占用。

最大的挑战在于确定代码中需要替换具体网络层的位置。虽然 torch.compile 试图自动完成这项工作，但截至本文撰写时，该工具 与 FSDP 等新型分布式策略兼容性不佳 ，且由于计算图中断问题，实践中未能兑现预期的加速效果。展望未来，我们期待 torch 编译器能自动完成这些优化，但目前仍需手动集成融合实现方案。

在成果方面，我们为该客户实现了训练速度 4 倍的提升，模型浮点利用率（MFU）从最初的 20% 提升至 38%。大部分优化来源于融合内核技术的应用，以及根据其模型规模和可用的 3.2 Tbps Infiniband 网络带宽，确定的最优模型并行层级配置。

结论

我们强烈建议各 AI 团队在监控 GPU 集群时，除 GPU 利用率外还应关注流多处理器效率（SM Efficiency）。该指标能更真实反映 GPU 的性能压榨程度，而 GPU 利用率仅能体现设备是否处于空闲状态。当然，计算模型浮点利用率（MFUs）也很有价值，但这并非一个可实时逐层监控的指标。值得注意的是，英伟达 DCGM （数据中心 GPU 管理器）默认就提供流多处理器活动的监控数据。

除此之外，还存在更细粒度的指标，例如流多处理器占用率（在 PyTorch 分析器中称为“实际占用率”），这些指标能反映每个流多处理器实际执行的工作量。然而，理解这些指标并不像单纯追求流多处理器效率最大化那么直观。如果您希望深入了解，我建议您查阅以下资源：PyTorch 分析器博客 、DCGM 文档 、Nsight 内核性能分析指南 以及 Nsight 文档 。

---

MFU vs SM Efficiency vs GPU Utilization 对比表

指标名称	关注层级	表示意义	典型使用场景	优点	局限性	计算公式（含说明）	举例解释
MFU (Model Flops Utilization)	模型级	模型实际执行的 FLOPs 占理论 FLOPs 的比例	深度学习训练、推理	准确反映模型计算利用率	不适用于非模型任务，需已知模型结构	MFU = 实际执行的 FLOPs / 理论最大 FLOPs （需通过 profiler 获取模型实际 FLOPs）	理论 FLOPs 为 1000 GFLOPs，实际执行了 900 GFLOPs，则 MFU = 0.9
SM Efficiency (Streaming Multiprocessor Efficiency)	GPU 内核级	SM 上有活跃 warp 的周期占总周期比例	CUDA kernel 优化	可反映线程调度活跃性	活跃 warp 不代表充分利用核心	SM Efficiency = 有 warp 活跃的周期数 / SM 总周期数	SM 在 100 个周期中有 40 个周期有活跃 warp，则 SM Efficiency = 40%
GPU Util (GPU Utilization)	整体硬件级	GPU 在某时间段内是否“忙碌”（无论执行类型）	粗略判断 GPU 是否在被使用	简单直观，易于采集	可能误判内存读写或轻负载为满载	GPU Util = 忙碌时间 / 总采样时间 说明： 1) 忙碌定义为有任意内核在运行 2) 不考虑是否占满 CUDA 核心 3) 哪怕只是执行内存 copy，也可能显示为 100%	GPU 执行内存 copy 操作时，即使 CUDA 核心空闲，GPU Util 也可能显示为 100%

补充说明：GPU Utilization 的误区

• GPU Utilization ≠ 实际计算能力利用率。
• 只要有任何内核在运行（包括仅做 memory copy），就会视为“忙碌”；
• 即使 CUDA 核心空闲，GPU Utilization 也可能是 100%；
• 若要精确评估 GPU 的计算利用情况，建议结合 MFU 或 SM Efficiency；
• 通过结合 MFU 和 SM Efficiency，可以更全面地评估 GPU 的计算效率，而不仅仅是依赖 GPU Utilization 这一粗略指标。
