CacheGen 技术详解：KV Cache 的高效压缩与流式传输

本文档旨在从源码层面深入剖析 CacheGen 在 LMCache 中的工程落地。基于 SIGCOMM 2024 顶会论文 CacheGen: KV Cache Compression and Streaming for Fast Large Language Model Serving，我们将详细解读其核心机制——自适应量化 (Adaptive Quantization) 与 流式算术编码 (Streaming Arithmetic Coding) 的代码实现。通过分析 Python 控制层与 CUDA 算子层的交互，揭示 LMCache 如何在保证模型推理精度的前提下，实现极致的 KV Cache 压缩比与传输吞吐量。

---

1. 论文核心思想概述

论文标题: CacheGen: KV Cache Compression and Streaming for Fast Large Language Model Serving 会议: SIGCOMM ‘24 代码: GitHub - LMCache

1.1 导论与背景

随着 LLM 在复杂任务（如法律助理、代码分析、长对话）中的广泛应用，用户输入的上下文越来越长。为了减少重复计算，现有系统通常会存储并复用 KV 缓存。然而，在云端服务器间传输巨大的张量数据会产生严重的 网络带宽瓶颈。

CacheGen 将 KV 缓存视为一种类似视频的流媒体数据，通过深度压缩和流式传输技术，显著减小数据体积并降低传输延迟。

1.2 核心挑战与解决方案

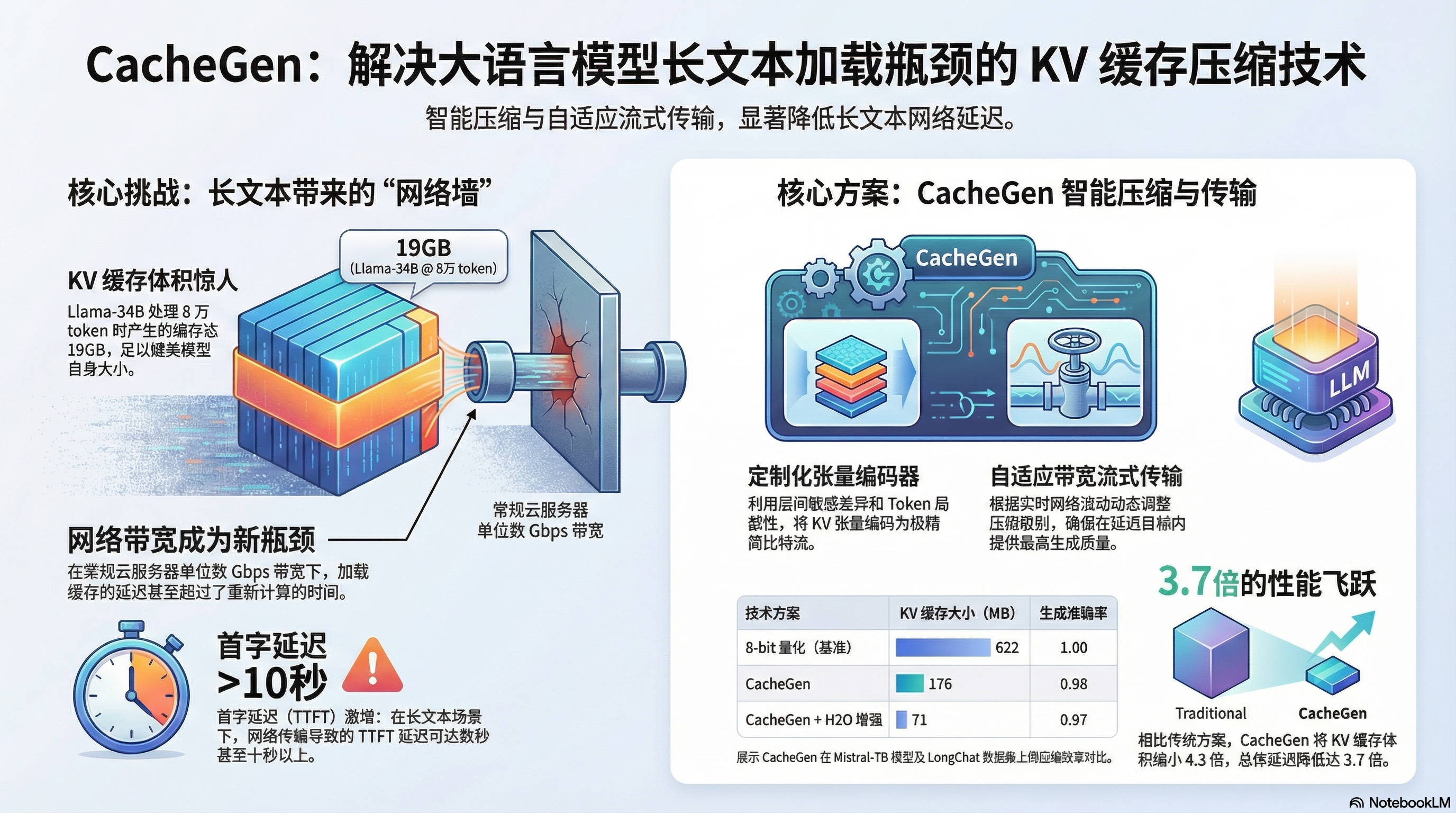

核心挑战：长文本带来的“网络墙”：

1. KV 缓存体积惊人: 以 Llama-34B 模型为例，处理 8 万 token 时产生的 KV 缓存高达 19GB，足以媲美模型自身的大小。
2. 网络带宽成为新瓶颈: 在常规云服务器单位数 Gbps 的带宽下，加载这些缓存的延迟（TTFT）可能超过 10秒，甚至超过了重新计算的时间。
3. 精度敏感性: 有损压缩必须严格控制误差，以免影响模型生成的准确性。

CacheGen 的核心设计:

graph TB
    subgraph "编码器设计 (Encoder Design)"
        K[Key Tensor] & V[Value Tensor] --> LOC[利用 Token 局部性<br>计算 Delta]
        LOC --> SENS[利用层敏感性<br>自适应量化]
        SENS --> AC[利用分布特性<br>算术编码]
        AC --> STREAM[流式分块传输]
    end

1. Token 局部性 (Token-wise Locality): 相邻 Token 的 K/V 张量值非常相似。CacheGen 通过计算 Delta (差值) 而非原始值来进行编码，从而显著降低数据方差。
2. 层敏感度差异 (Layer-wise Sensitivity): LLM 的浅层 (Earlier Layers) 对量化损失更敏感，而深层则不那么敏感。因此，CacheGen 对浅层应用更精细的量化（更多 bins），对深层应用更激进的量化（更少 bins）。
3. 算术编码 (Arithmetic Coding): 基于通道和层的分布特性，利用 GPU 并行算术编码实现接近熵极限的无损压缩。

1.3 主要实验结果

CacheGen 实现了 3.7 倍的性能飞跃，具体表现如下：

• 延迟大幅降低: 相比于量化基准方法，CacheGen 将首字延迟 (TTFT) 降低了 3.2-3.7 倍。
• 存储与带宽节省: CacheGen 将 KV 缓存体积缩小了 4.3 倍。
• 质量损失极小: 压缩对 LLM 响应质量的影响可以忽略不计（准确率下降通常小于 2%）。

KV 缓存压缩效果对比 (基于 Mistral-7B 模型)：

技术方案	KV 缓存大小 (MB)	生成准确率
8-bit 量化 (基准)	622	1.00
CacheGen	176	0.98
CacheGen + H2O 增强	71	0.97

---

2. 架构设计与实现原理

LMCache 中的 CacheGen 实现采用了分层架构，将 Python 层的逻辑控制与 CUDA 层的高性能算子分离。

2.1 核心组件与架构

• CacheGenConfig (cachegen_basics.py): 静态配置管理。
  • 定义了不同模型（如 Llama-3, Mistral）的分层量化策略。
• CacheGenSerializer (cachegen_encoder.py): 编码器入口。
  • 负责数据预处理、量化、CDF 计算及调用底层编码算子。
• CacheGenDeserializer (cachegen_decoder.py): 解码器入口。
  • 负责接收数据流、调用 GPU 并行解码算子及反量化。
• CUDA Kernels (csrc/): 核心算子。
  • ac_enc.cu / ac_dec.cu: 并行算术编解码。
  • cal_cdf.cu: 并行 CDF 计算。

2.2 核心数据结构：CacheGenConfig

配置类 CacheGenConfig 定义在 cachegen_basics.py 中，用于精细化管理量化策略。它支持根据模型名称自动加载预定义的配置。

# lmcache/storage_backend/serde/cachegen_basics.py

@dataclass
class QuantizationSpec:
    start_layer: int
    end_layer: int
    bins: int

@dataclass
class CacheGenConfig:
    nlayers: int
    kspecs: List[QuantizationSpec]
    vspecs: List[QuantizationSpec]

    @staticmethod
    def from_model_name(model_name: str) -> "CacheGenConfig":
        # 针对不同模型家族应用不同的量化策略
        if model_name in family_7b:
             return CacheGenConfig(
                nlayers=32,
                kspecs=[
                    QuantizationSpec(start_layer=0, end_layer=10, bins=32), # 浅层高精度
                    QuantizationSpec(start_layer=10, end_layer=32, bins=16), # 深层低精度
                ],
                # ...
            )

2.3 编码流程 (Encoder Pipeline)

编码逻辑主要封装在 CacheGenSerializer 类及其调用的辅助函数中。

关键步骤解析：

1. 向量化自适应量化 (Vectorized Adaptive Quantization): 代码中并未采用论文提及的”基于锚点的差值计算 (Change-based Encoding)”，而是通过 torch_quant_vectorized 函数对分组内的 Token 进行直接量化。
   • 原理: 计算每组 (Group) 的最大绝对值 (max1)，将浮点值归一化并映射到 [0, bins] 的整数区间。
   • 分层配置 (Layer-wise Configuration): 通过 CacheGenConfig 为不同层级设置不同的量化精度 (bins)。例如对于 Llama-3.1-8B 模型：
     • 前 10 层: Key 使用 32 bins (约 5 bit)，Value 使用 32 bins。
     • 后 22 层: Key 使用 16 bins (约 4 bit)，Value 使用 16 bins。 这种分层设计在保证关键层精度的同时实现了深层的激进压缩。

   # lmcache/storage_backend/serde/cachegen_encoder.py
   def torch_quant_vectorized(bins: torch.Tensor, input_groups: torch.Tensor):
       MAX = (bins // 2 - 1)[:, None, None]
       max1 = torch.amax(torch.abs(input_groups), dim=-1, keepdim=True)
       factor = MAX / max1
       # 归一化并映射到 [0, 2*MAX] 区间 (包含偏移)
       xq = torch.round(input_groups * factor + MAX).to(torch.int8)
       return xq, max1


2. 计算 CDF (Compute CDF): 算术编码需要知道每个符号出现的概率。lmc_ops.calculate_cdf (CUDA 算子) 在 GPU 上高效统计量化符号的频率并生成累积分布函数（CDF）。这一步是高度并行的，确保了编码准备阶段的低延迟。

   # lmcache/storage_backend/serde/cachegen_encoder.py

   # 使用 CUDA 算子高效计算 CDF
   new_cdf_key = lmc_ops.calculate_cdf(new_key, int(key_bins.max()))


3. 分块编码 (Chunked Encoding): 为了支持流式传输并快速响应网络带宽波动，KV 缓存被切分为多个 Chunk。
   • Chunk Size: 虽然论文可能提及 1.5K tokens，但在 cachegen_basics.py 中，源码默认配置 CACHEGEN_GPU_MAX_TOKENS_PER_CHUNK = 256。
   • 优势: 更细粒度的分块允许系统在网络波动时更敏捷地进行自适应调整。

2.4 解码流程 (Decoder Pipeline)

解码是编码的逆过程，核心在于利用 GPU 并行恢复量化索引并还原浮点数值。

1. GPU 并行解码: decode_function_gpu 接收压缩的比特流，利用编码时传输的 CDF 信息，并行还原出整数索引。

2. 反量化 (Dequantization): 利用编码阶段保存的 max_tensors（最大值张量），将解码得到的整数索引还原为浮点数。此步骤会撤销编码时的偏移和缩放。

   # lmcache/storage_backend/serde/cachegen_decoder.py
   def do_dequantize(t, bins, maxtensors):
       """
       执行反量化操作。
       Args:
           t (torch.Tensor): 量化后的整数索引
           bins (torch.Tensor): 量化级别
           maxtensors (torch.Tensor): 编码时保存的最大值
       Returns:
           torch.Tensor: 还原后的浮点张量
       """
       # 逆向操作：撤销偏移 -> 归一化 -> 恢复幅度
       C = (bins // 2 - 1)[:, None, None]
       t = t - C      # 撤销偏移，恢复到 [-MAX, MAX]
       t = t.float() / C
       t = t * maxtensors
       return t


---

3. 如何在 LMCache 中使用 CacheGen

要使用 CacheGen 功能，用户主要通过配置文件或环境变量进行开启。

3.1 环境配置

可以通过修改 lmcache_config.yaml 或设置环境变量来启用 CacheGen。

方式一：YAML 配置文件：

# lmcache_config.yaml
chunk_size: 256
remote_serde: "cachegen" # 核心配置：指定序列化/反序列化方式为 cachegen

方式二：环境变量：

export LMCACHE_REMOTE_SERDE="cachegen"

3.2 验证与测试

可以通过编写简单的 Python 脚本来验证 CacheGen 序列化器是否正常工作。

import torch
from lmcache.config import LMCacheEngineConfig, LMCacheEngineMetadata
from lmcache.storage_backend.serde.cachegen_encoder import CacheGenSerializer

# 1. 准备配置与元数据
config = LMCacheEngineConfig.from_defaults(chunk_size=256, remote_serde="cachegen")
# 注意：需根据实际情况填写 metadata，此处仅为示例
metadata = LMCacheEngineMetadata(
    model_name="mistralai/Mistral-7B-Instruct-v0.2",
    world_size=1, worker_id=0, fmt="vllm",
    kv_dtype=torch.float16, kv_shape=(32, 2, 256, 8, 128)
)

# 2. 初始化序列化器
serializer = CacheGenSerializer(config, metadata)

# 3. 创建模拟 KV 数据
if torch.cuda.is_available():
    # 模拟一个 256 tokens 的 KV Cache
    kv_tensor = torch.rand((32, 2, 256, 8, 128), device="cuda", dtype=torch.float16)

    # 4. 执行压缩
    compressed_bytes = serializer.to_bytes(kv_tensor)

    original_size = kv_tensor.nelement() * 2
    compressed_size = len(compressed_bytes)
    print(f"Original size: {original_size / 1024 / 1024:.2f} MB")
    print(f"Compressed size: {compressed_size / 1024 / 1024:.2f} MB")
    print(f"Compression ratio: {original_size / compressed_size:.2f}x")
else:
    print("CacheGen requires CUDA to run.")

---

4. 总结

CacheGen 不仅是 LMCache 项目中的一个高级特性，更是解决分布式大模型推理中 KV Cache 传输瓶颈 的关键技术方案。通过本文的源码分析，我们可以得出以下核心结论：

1. 架构设计的精妙平衡： LMCache 采用了 Python 控制流与 CUDA 计算流分离 的设计模式。CacheGenConfig 提供了灵活的策略配置，而底层的 csrc 算子则充分利用 GPU 的并行计算能力，实现了 高吞吐量的实时编解码。

2. 深度优化的流式传输： 从数据结构设计到分块处理逻辑，CacheGen 的实现天然契合 流式传输 (Streaming) 场景。它允许在推理过程中边计算、边压缩、边传输，最大程度地掩盖了网络延迟。

3. 开箱即用的工程实践： LMCache 将复杂的压缩算法封装为简单的配置项 (remote_serde="cachegen")。用户无需深入了解算术编码细节，即可在现有推理服务中无缝启用这一高级压缩特性。

---

附录 A: 常见问题 (FAQ)

A.1 CacheGen 支持哪些模型？

CacheGen 的核心算法是通用的，但在配置层面 (CacheGenConfig) 目前主要针对 Llama-2/3, Mistral, Qwen 等主流模型进行了参数调优。对于新模型，可以通过调整 QuantizationSpec 来适配。

A.2 CacheGen 会影响模型精度吗？

会，但影响极小。CacheGen 是一种有损压缩算法。通过“层敏感性”策略，它在对精度敏感的浅层保留了更多信息，而在深层进行更激进的压缩。实验表明，在绝大多数任务中，模型准确率的下降幅度小于 2%，用户几乎无法感知。

A.3 为什么需要 CUDA 环境？

CacheGen 的核心压缩算法（特别是算术编码）是计算密集型的。为了满足实时流式传输的需求（即压缩速度 > 网络传输速度），LMCache 使用了高度优化的 CUDA Kernel 进行并行加速。因此，CacheGen 必须在支持 CUDA 的 GPU 环境下运行。
